El 701K-G, de Tempo Communications, es el kit estandard de la industria para el rastreo, identificacion y diagnostico de cables de voz, datos y video. Este equipo profesional, originalmente desarrollado por Progressive Electronics, permite localizar conductores individuales o pares dentro de un mazo de cables sin dañar el aislamiento.

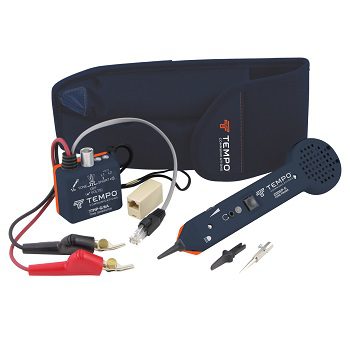

Componentes del Kit
- Generador de Tonos (77HP-G): Envía una señal de audio clara a través del cableado de cobre.
- Amplificador Inductivo (200EP-G): Sonda lógica que detecta la señal acústica por inducción magnética.
- Estuche de nailon (700C): Bolsa de transporte de alta resistencia para protección en terreno.
- Accesorios incluidos: Pinzas de cocodrilo, adaptadores RJ11 y RJ45.
Especificaciones Técnicas
| Característica |
Detalle Técnico |
| Frecuencia de salida |
Alternante de 890 / 960 Hz |
| Ganancia del amplificador |
Nominal de 30 dB |
| Impedancia de entrada |
100 MΩ (minimiza la alteración del circuito) |
| Protección de voltaje |
Resiste hasta 150 V CC en modo de tono |
| Baterías |
2 baterías de 9V (una para cada equipo) |
| Autonomía |
Mayor a 50 horas de uso continuo |
.
Funciones Principales Rastreo de cables: Identifica líneas telefónicas, cables de red (LAN), coaxiales y alarmas incluso detrás de paredes o tabiques no conductores. Indicación visual de proximidad: El amplificador cuenta con un LED frontal que brilla con mayor intensidad a medida que la punta se acerca al cable correcto. Prueba de continuidad y polaridad: Permite verificar si existen circuitos abiertos, cortocircuitos o confirmar la presencia de servicio telefónico activo. Luz de trabajo LED: Integra una pequeña linterna en la sonda para operar dentro de racks oscuros o detrás de muebles. Puerto para auriculares: Cuenta con un jack de 3.5 mm para conectar audífonos en entornos de alto ruido industria
